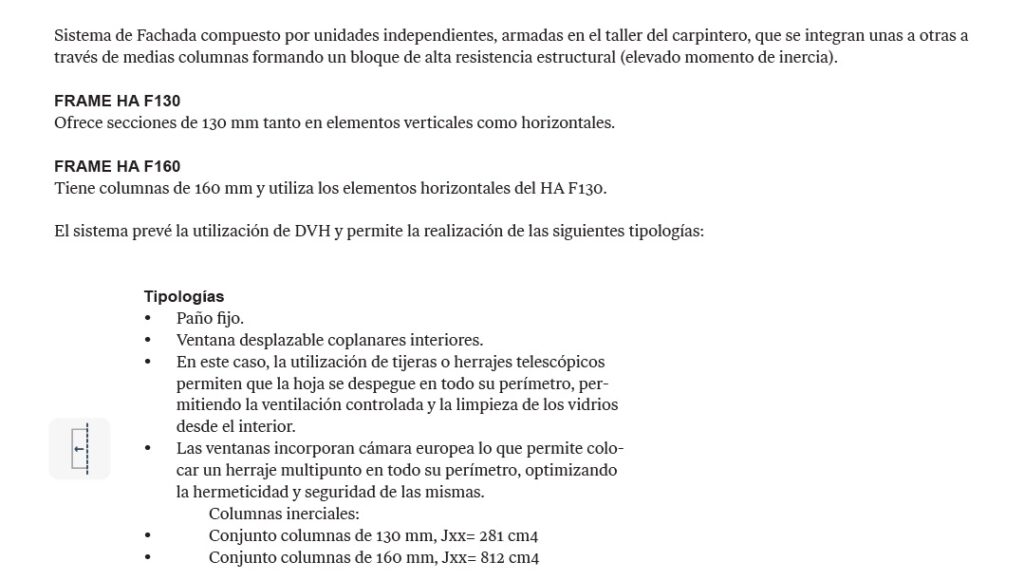

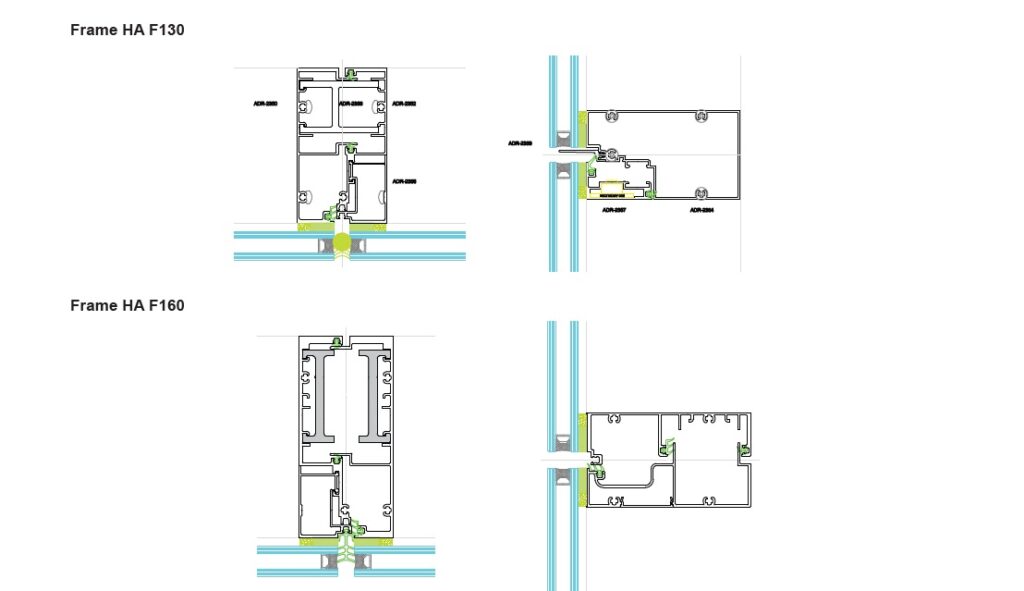

Frame HA F130 / F160
Sistema vidriado total de módulos.
Características

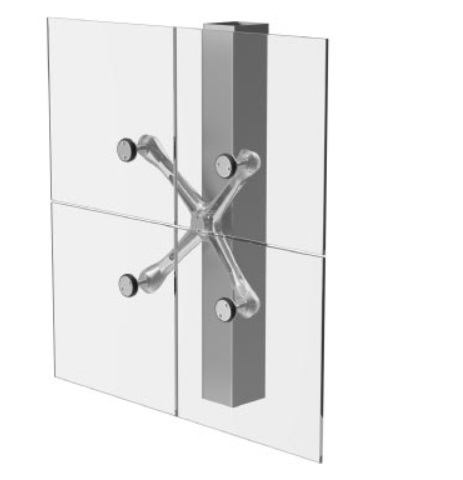

Sistema Spider
Es un sistema de acristalamiento que utiliza sujetadores metálicos de diseño especial llamados arañas; el peso del vidrio y las fuerzas externas como el viento, la lluvia y los terremotos son soportados por elementos tubulares y tensores.
El sistema se proporciona estabilidad mediante conectores como: tensores, costillas de vidrio o postes de acero, que se fijan a la superficie del vidrio mediante los herrajes de araña.

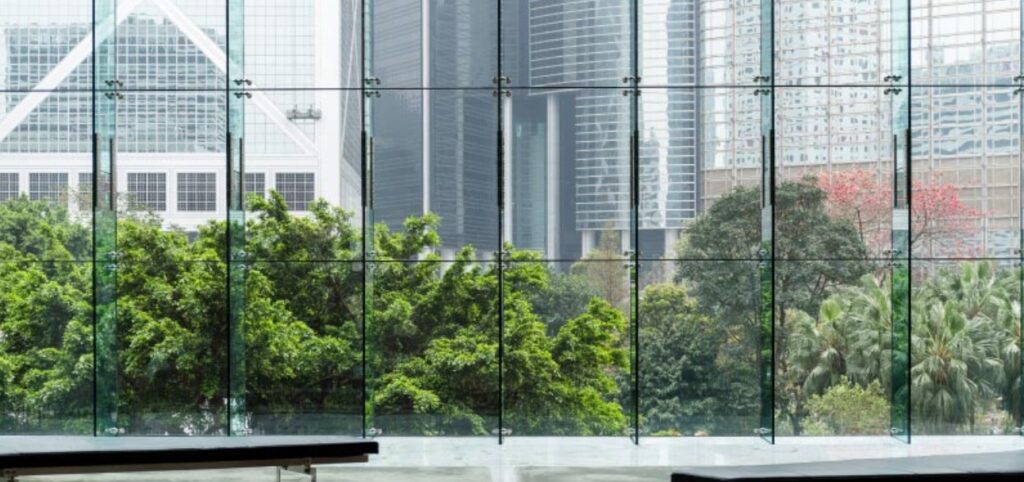

El Sistema Spider
El concepto de vidrio suspendido se ha convertido en un posible elemento de expresividad arquitectónica, haciendo transparente el reflejo del vidrio a todos los puntos que sobresalen de la estructura o fachada. Puesto que ofrece soluciones integradas para conceptos arquitectónicos y de diseño en edificios.
Por sus características, es una solución ideal para grandes espacios abiertos donde las paredes externas se pueden conectar a estructuras metálicas o pueden ser autoportantes.

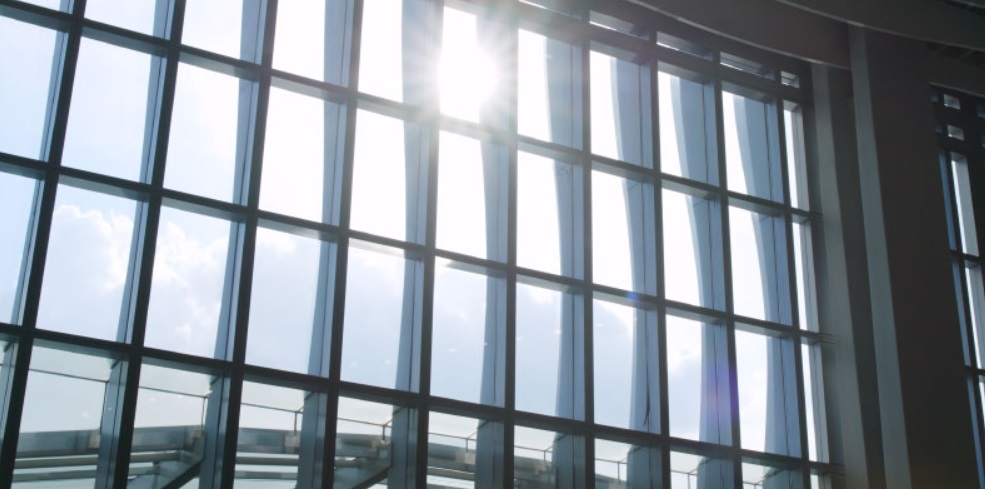

Sistema IBM o Frente Vidriado
Es el tipo de muro cortina más tradicional, compuesto por perfiles, parteluces y travesaños yuxtapuestos, generalmente formando entramados. Su diseño permite incorporar paneles opacos, translúcidos o transparentes. El transporte y montaje de cada componente se realiza de forma individual. Es el sistema más adecuado para edificios de diferentes tamaños instalados frente a una losa, lo que hace que el ambiente sea más moderno.
Características del Sistema IBM
Esta serie de muros cortina permite la combinación de perfiles decorativos horizontales y verticales denominados parasoles. Ademas para de que se pueden utilizar paneles de aluminio con pintura de varios colores.
Se caracteriza por la instalación en el lugar de la obra, ya que primero se instala la estructura de soporte y luego se colocan los vidrios y los sellos correspondientes. Este modo permite instalarlo en estructuras donde cada panel tiene un tamaño diferente.
Piel de Vidrio
La piel de vidrio, sistema stick es la mejor relación precio/calidad para recubrir un edificio con una gran superficie vidriada.
Piel de Vidrio
Sistema de Arquitectura para fachadas compuesto por elementos portantes verticales anclados a la estructura del edificio y planos de cerramientos montados sobre los parantes en secuencias verticales sin necesidad de travesaños estructurales. El sistema permite múltiples variantes en la realización de cierres de fachadas – planos, planos quebrados entrantes o salientes en distintos ángulos, planos facetados -, sin límites de anchos y altos para cubrir los mismos, siempre que verifiquen estructuralmente las luces entre apoyos. Además, permite distintas variantes de vidriado, monolítico o termopanel, paneles de aluminio compuesto, etc. con fijación estructural o con el vidrio contenido por guarniciones.
El sistema fue ensayado en la Universidad Nacional de San Juan, resultando apto para ser aplicado en zonas sísmicas.
Tipologías:
El sistema admite paños fijos y proyectantes, sin diferenciación de los mismos desde el exterior.
Se pueden colocar cosméticas de distintos tipos de manera de diferenciar el aspecto exterior.
Columnas inerciales:
- Columna de 97 mm de Jxx= 62 cm4
- Columna de 140 mm de Jxx= 210 cm4
- Columna de 164 mm de Jxx= 417 cm4
